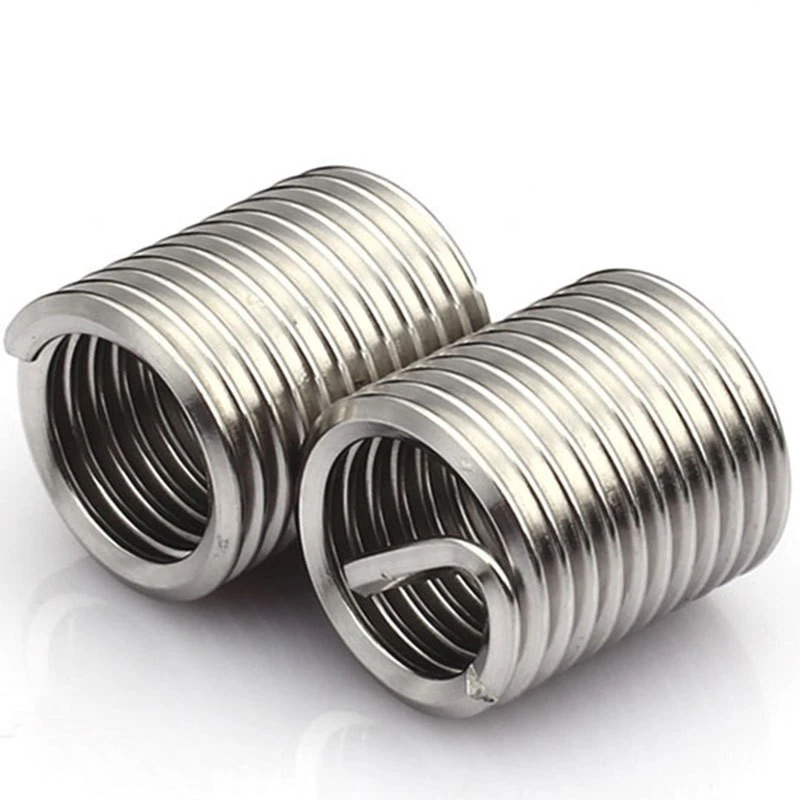

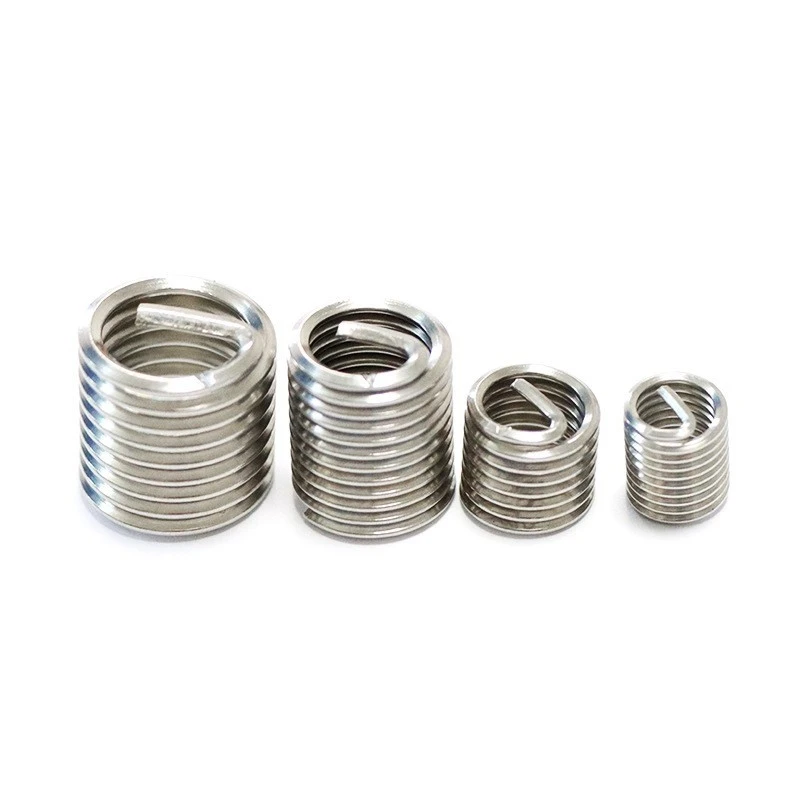

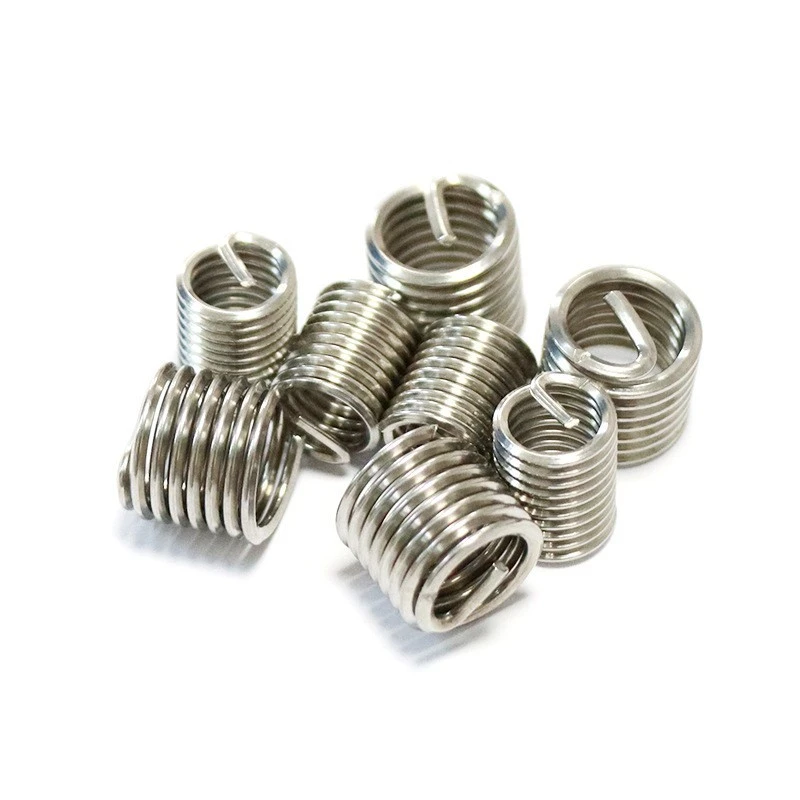

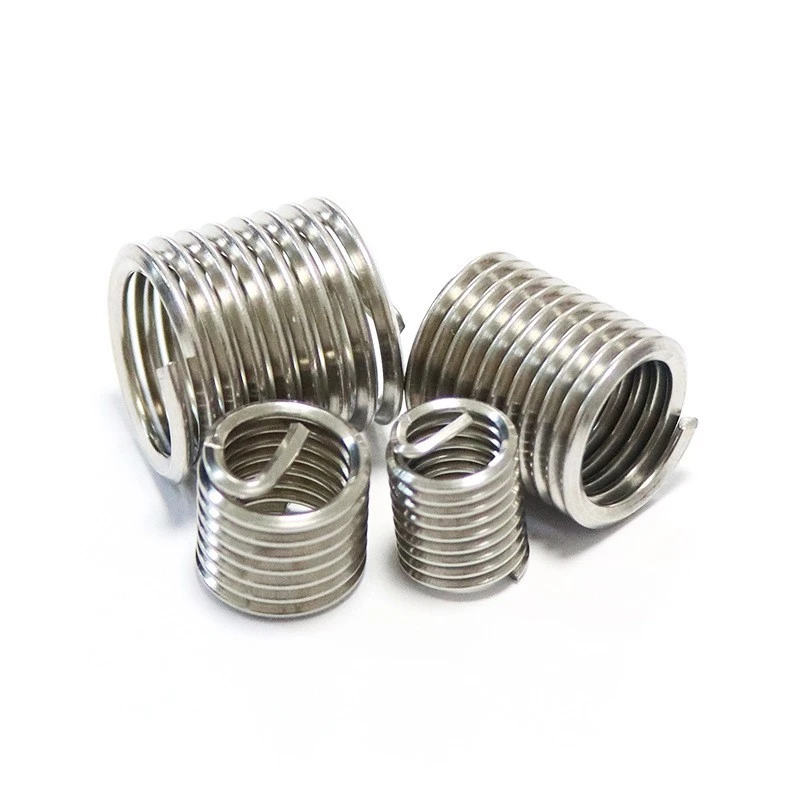

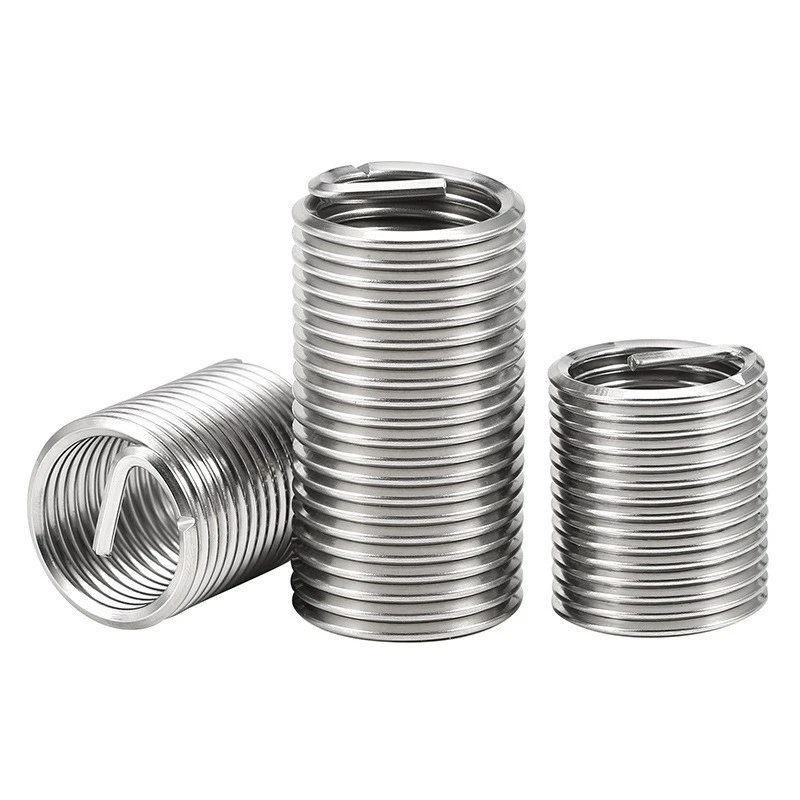

Ħarsa ġenerali tal-prodott
L-Inserzjonijiet tal-Ħjut tal-Wajer huma komponenti ta 'rinfurzar tal-ħajt ta' preċiżjoni manifatturati minn -wajer ta 'l-istainless steel ta' saħħa għolja permezz ta 'proċessi ta' rolling kiesaħ u li jiffurmaw. Wara l-installazzjoni f'toqba bil-kamin, joħolqu ħajt intern ta'-preċiżjoni għolja li jilħaq standards internazzjonali.
Dawn l-inserzjonijiet itejbu b'mod effettiv is-saħħa tal-ħajta, jottimizzaw id-distribuzzjoni tat-tagħbija fil-materjal tal-bażi, u jnaqqsu l-użu tal-ħajt jew il-kwistjonijiet tat-tqaxxir. Huma adattati b'mod speċjali għat-tisħiħ tal-ħajt u applikazzjonijiet ta 'tiswija f'materjali aktar artab bħal ligi tal-aluminju, ligi tal-manjeżju, ligi tar-ram, ħadid fondut u plastiks tal-inġinerija.
Bl-istruttura elastika tagħhom, Wire Thread Inserts jiġġeneraw forza uniformi ta 'qfil radjali wara l-installazzjoni, li jgħinu biex tinkiseb distribuzzjoni bilanċjata tat-tagħbija u tittejjeb l-affidabbiltà tal-konnessjoni. Huma adattati għal applikazzjonijiet li jeħtieġu assemblaġġ u żarmar ripetuti jew reżistenza għall-vibrazzjoni fit-tul-.
Karatteristiċi tal-Prodott
- Jipprovdi ħjut interni ta'-preċiżjoni għolja biex itejbu l-eżattezza tal-assemblaġġ u l-affidabbiltà tal-konnessjoni.
- Ittejjeb il-kapaċità ta' ġarr-tagħbija tal-ħjut f'materjali rotob.
- Joffri reżistenza eċċellenti għall-ilbies, reżistenza għall-korrużjoni u reżistenza għat-temperatura.
- Inaqqas ir-riskju ta 'ħsara fil-ħajt u jissimplifika l-manutenzjoni.
- Disponibbli fi speċifikazzjonijiet metriċi, unifikati u varji personalizzati.
Applikazzjonijiet
Inserzjonijiet tal-ħajt tal-wajer jintużaw ħafna f'vetturi tal-enerġija ġodda, sistemi ta 'ħażna tal-enerġija, tagħmir aerospazjali, transitu ferrovjarju, apparat mediku, makkinarju ta' awtomazzjoni, tagħmir elettroniku, manifattura mekkanika u strumenti ta 'preċiżjoni.
Huma applikati b'mod komuni għat-tisħiħ tal-ħajt, it-tiswija tal-ħajt bil-ħsara, u soluzzjonijiet ta' konnessjoni bil-kamin f'komponenti industrijali ta'-prestazzjoni għolja.
Vantaġġi tal-Manifattura
B'esperjenza estensiva fil-manifattura ta 'komponenti ta' qfil ta 'preċiżjoni, il-kumpanija stabbiliet sistema sħiħa ta' produzzjoni u kontroll tal-kwalità. Il-prodotti huma manifatturati bl-użu ta' materjali tal-azzar li ma jissaddadx u azzar tal-karbonju ta'-kwalità għolja b'ġestjoni stretta tal-proċess.
Il-kumpanija tappoġġja OEM, ODM, u produzzjoni personalizzata bbażata fuq tpinġijiet jew kampjuni tal-klijenti. Jistgħu jiġu pprovduti soluzzjonijiet personalizzati inklużi speċifikazzjonijiet, materjali u trattamenti tal-wiċċ skont rekwiżiti ta 'applikazzjoni differenti.
Parametri tal-Prodott
|
Parametru |
Deskrizzjoni |
|
Isem tal-Prodott |
Inserzjonijiet tal-ħajt tal-wajer |
|
Materjal |
Azzar li ma jsaddadx (personalizzabbli) |
|
Daqs tal-ħajt |
M2–M30 (personalizzabbli) |
|
Tip ta' Thread |
Metriku, Unifikat, Imperjali |
|
Metodu ta 'Installazzjoni |
Għodod ta 'installazzjoni speċjali |
|
Trattament tal-wiċċ |
Temm naturali (personalizzabbli) |
|
Materjali Applikabbli |
Liga tal-aluminju, liga tal-manjeżju, ħadid fondut, liga tar-ram, eċċ. |
|
Servizz tad-dwana |
OEM/ODM, tpinġija u customization tal-kampjun |
It-tags Popolari: inserzjonijiet tal-ħajt tal-wajer, ħajt tal-wajer taċ-Ċina inserzjonijiet manifatturi, fornituri, fabbrika
Metric Thread Coarse Serje Wajer Thread Inserts - Folja tad-Dejta tal-Ispeċifikazzjoni |
|||||||||||||
| Daqs tad-Daħħal tal-Kamin D-P |
Tul nominali L | Numru ta 'Coils W |
Dijametru ta' Barra (Stat Ħieles) DZ | Dijametru Rakkomandat tat-Tap Drill φ |
Daqs tad-Daħħal tal-Kamin D-P |
Tul nominali L | Numru ta 'Coils W |
Dijametru ta' Barra (Stat Ħieles) DZ | Dijametru Rakkomandat tat-Tap Drill φ |
||||
| X D | mm | min | max | X D | mm | min | max | ||||||
| 2-0.4 | 1D | 2.0 | 3.2 | 2.53 | 2.70 | 2.1 | 14-2.0 | 1D | 14.0 | 5.4 | 16.87 | 17.87 | 14.5 |
| 1.5D | 3.0 | 5.3 | 1.5D | 21.0 | 8.7 | ||||||||
| 2D | 4.0 | 7.6 | 2D | 28.0 | 11.9 | ||||||||
| 2.5D | 5.0 | 9.5 | 2.5D | 35.0 | 15.2 | ||||||||
| 3D | 6.0 | 11.6 | 3D | 42.0 | 18.5 | ||||||||
| 2.5-0.45 | 1D | 2.5 | 3.6 | 3.20 | 3.70 | 2.6 | 16-2.0 | 1D | 16.0 | 6.3 | 18.87 | 19.90 | 16.5 |
| 1.5D | 3.8 | 5.9 | 1.5D | 24.0 | 10.0 | ||||||||
| 2D | 5.0 | 8.2 | 2D | 32.0 | 13.07 | ||||||||
| 2.5D | 6.3 | 10.5 | 2.5D | 40.0 | 17.8 | ||||||||
| 3D | 7.5 | 12.8 | 3D | 48.0 | 21.0 | ||||||||
| 3-0.5 | 1D | 3.0 | 4.2 | 3.80 | 4.35 | 3.1 | 18-2.5 | 1D | 18.0 | 5.6 | 21.40 | 22.00 | 18.6 |
| 1.5D | 4.5 | 6.8 | 1.5D | 27.0 | 9.0 | ||||||||
| 2D | 6.0 | 9.4 | 2D | 36.0 | 12.3 | ||||||||
| 2.5D | 7.5 | 12.0 | 2.5D | 45.0 | 15.7 | ||||||||
| 3D | 9.0 | 14.6 | 3D | 54.0 | 19.0 | ||||||||
| 4-0.7 | 1D | 4.0 | 4.0 | 5.05 | 5.60 | 4.2 | 20-2.5 | 1D | 20.0 | 8.40 | 23.46 | 24.40 | 20.6 |
| 1.5D | 6.0 | 6.6 | 1.5D | 30.0 | 10.00 | ||||||||
| 2D | 8.0 | 9.1 | 2D | 40.0 | 13.80 | ||||||||
| 2.5D | 10.0 | 11.7 | 2.5D | 50.0 | 17.50 | ||||||||
| 3D | 12.0 | 14.3 | 3D | 60.0 | 21.20 | ||||||||
| 5-0.8 | 1D | 5.0 | 4.4 | 6.25 | 6.80 | 5.2 | 22-2.5 | 1D | 22.0 | 6.90 | 25.61 | 26.90 | 22.6 |
| 1.5D | 7.5 | 7.1 | 1.5D | 33.0 | 11.00 | ||||||||
| 2D | 10.0 | 9.9 | 2D | 44.0 | 15.00 | ||||||||
| 2.5D | 12.5 | 12.6 | 2.5D | 55.0 | 19.00 | ||||||||
| 3D | 15.0 | 15.3 | 3D | 66.0 | 22.90 | ||||||||
| 6-1.0 | 1D | 6.0 | 4.3 | 7.58 | 7.95 | 6.3 | 24-3.0 | 1D | 24.0 | 6.30 | 28.15 | 29.10 | 24.8 |
| 1.5D | 9.0 | 6.9 | 1.5D | 36.0 | 10.00 | ||||||||
| 2D | 12.0 | 9.6 | 2D | 48.0 | 13.70 | ||||||||
| 2.5D | 15.0 | 12.2 | 2.5D | 60.0 | 17.40 | ||||||||
| 3D | 18.0 | 14.9 | 3D | 72.0 | 21.10 | ||||||||
| 8-1.25 | 1D | 8.0 | 4.8 | 9.85 | 10.35 | 8.3 | 27-3.0 | 1D | 27.0 | 7.20 | 32.30 | 32.70 | 27.8 |
| 1.5D | 12.0 | 7.7 | 1.5D | 40.5 | 11.20 | ||||||||
| 2D | 16.0 | 10.6 | 2D | 54.0 | 15.40 | ||||||||
| 2.5D | 20.0 | 13.5 | 2.5D | 67.5 | 19.50 | ||||||||
| 3D | 24.0 | 16.4 | 3D | 81.0 | 23.60 | ||||||||
| 10-1.5 | 1D | 10.0 | 5.0 | 12.10 | 12.80 | 10.4 | 30-3.5 | 1D | 30.0 | 7.80 | 35.20 | 35.70 | 30.9 |
| 1.5D | 15.0 | 8.1 | 1.5D | 45.0 | 11.40 | ||||||||
| 2D | 20.0 | 11.2 | 2D | 60.0 | 15.00 | ||||||||
| 2.5D | 25.0 | 14.2 | 2.5D | 75.0 | 18.60 | ||||||||
| 3D | 30.0 | 17.3 | 3D | 90.0 | 22.20 | ||||||||
| 12-1.75 | 1D | 12.0 | 5.3 | 14.50 | 15.00 | 12.4 | 33-3.5 | 1D | 33.0 | 7.80 | 38.30 | 38.80 | 33.9 |
| 1.5D | 18.0 | 8.4 | 1.5D | 49.5 | 12.20 | ||||||||
| 2D | 24.0 | 11.6 | 2D | 66.0 | 15.60 | ||||||||
| 2.5D | 30.0 | 14.8 | 2.5D | 82.5 | 19.00 | ||||||||
| 3D | 36.0 | 18.0 | 3D | 99.0 | 22.40 | ||||||||
